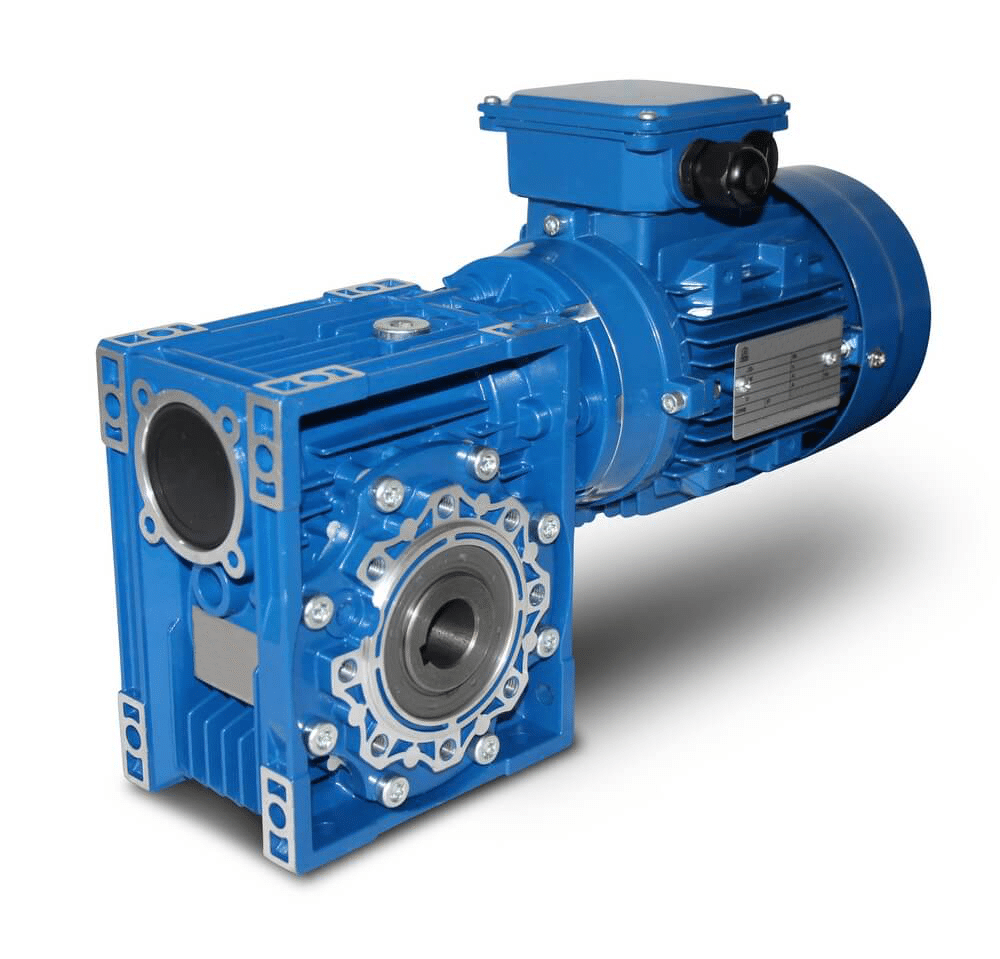

Elektropřevodovka PMRV 150
(17074.31Kč s DPH) 16637 Kč 14,111.00Kč

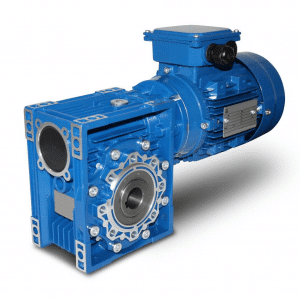

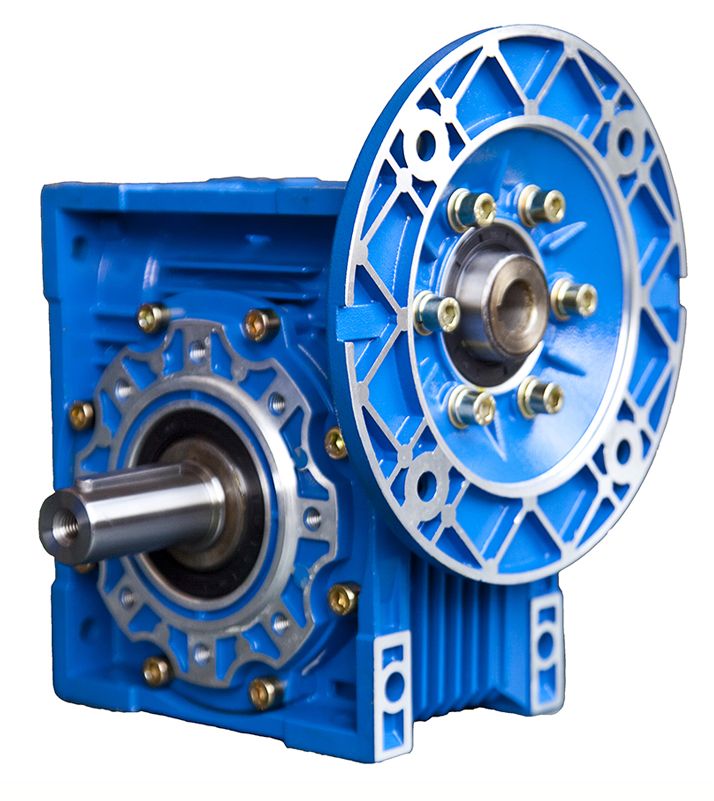

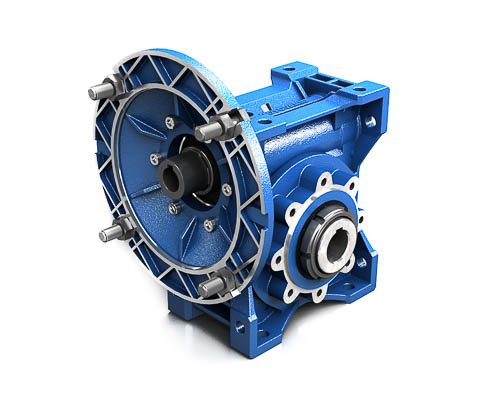

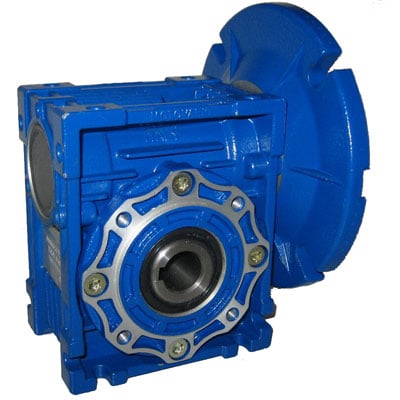

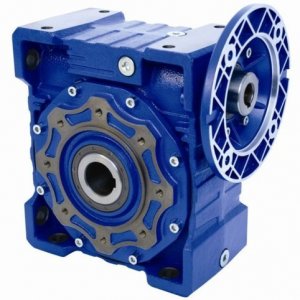

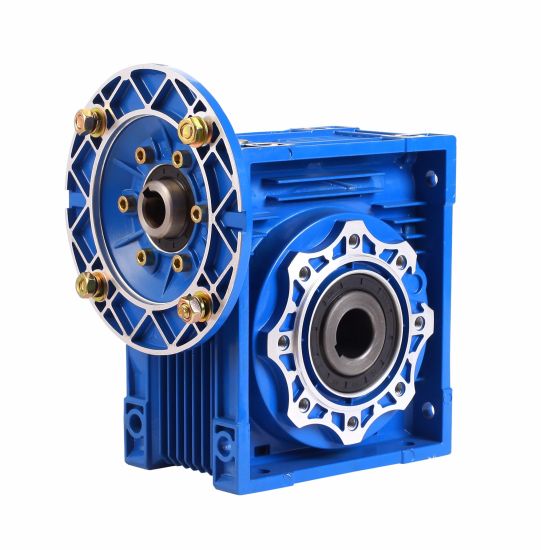

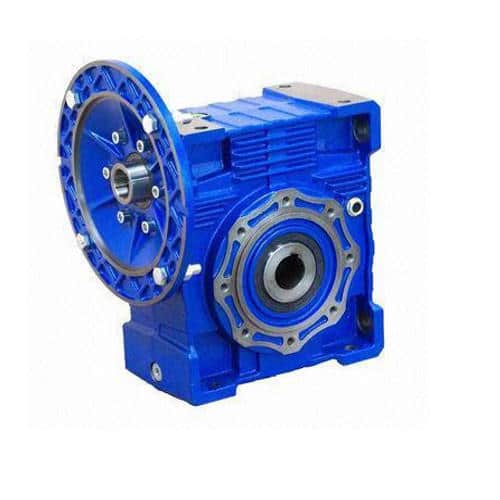

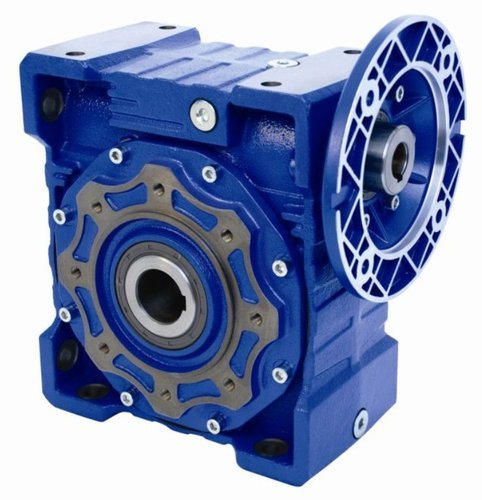

Šneková elektropřevodovka PMRV150

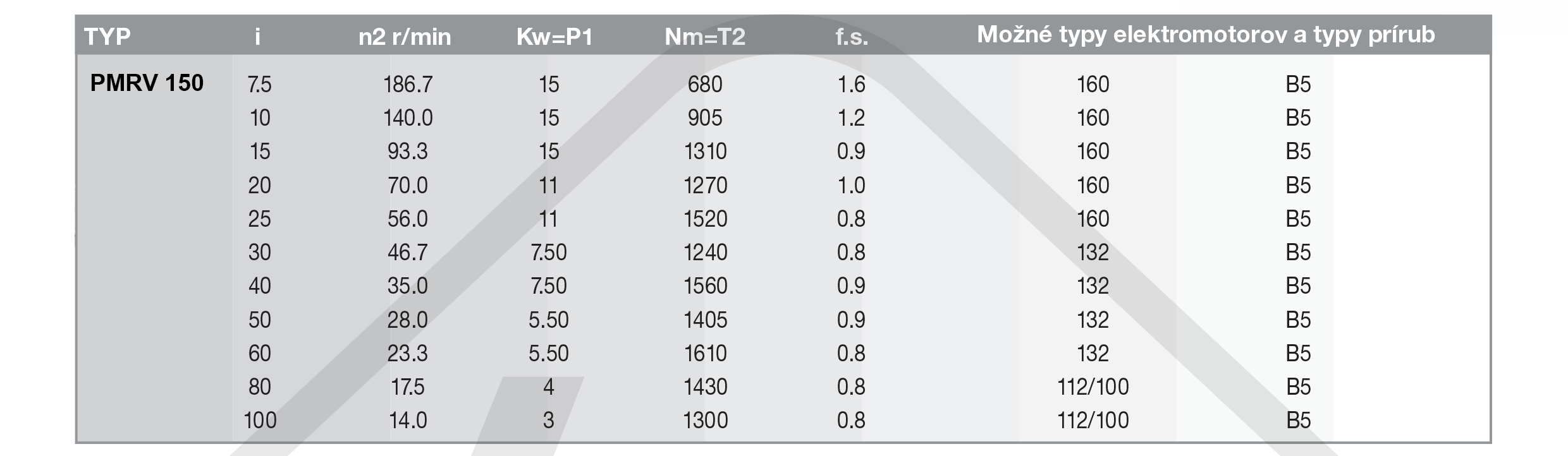

Výkonové parametry

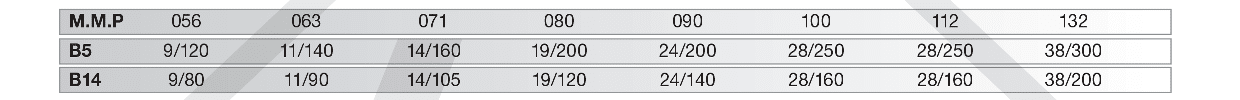

Motorové montážní příruby (IEC)
Převodovky, které jsou dodávány s montážními přírubami pro připojení elektromotoru musí být připojeny s elektromotorem, jehož tolerance hřídele a příruby odpovídá kvalitě normy IEC, aby bylo zajištěno předcházení vzniku vibrací a nežádoucích sil na vstupní ložisko převodovky. Převodovky dodávané s našimi elektromotory tuto podmínku garantují. Pro jednoduché určení velikosti montážní příruby B5 nebo B14 nám slouží níže uvedená tabulka. Elektromotory jsou dodávány s montážními přírubami podle tabulky deklarovaných hodnot. Pamatujte, že jelikož je motorová montážní příruba demontovatelná, je také možné dosáhnout kombinace hřídele / montážní příruba, která nekoresponduje s tabulkou níže, např. 19/140, čímž nabízíme adaptabilitu pro neunifikované modely jako jsou jednosměrné elektromotory.

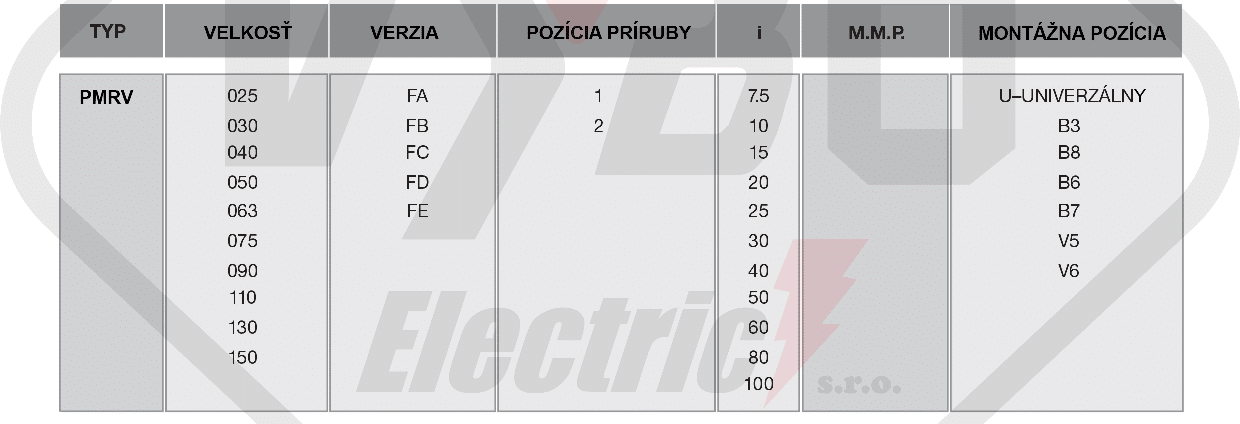

PMRV150 Popis
Příklad objednávky
Ak požadujete dodanie vrátane elektromotoru, prosíme, aby ste špecifikovali:
Velikost napr. 90 L4
Výkon napr. 1,5 kW
Póly napr. 4
Napětí napr. 230/400 V
Frekvence napr. 50 Hz
Typ příruby napr. B14
UPOZORNĚNÍ: Od velikosti 25 do 63 jsou převodovky dodávány vždy v montážní pozici „univerzální“ a mohou být namontovány v kterékoliv pozici. Od velikosti 75 do velikosti 150 je třeba specifikovat montážní pozici, pokud je odlišná od standardní polohy B3. V případě, že převodovka s udanou pozicí B3 bude namontována do pozice V5 nebo V6, musí být ložisko nacházející se na vrchní straně převodovky mazané prostřednictvím tuhého mazacího prostředku pro zajištění dostatečného mazání. Naší společností byl testován mazací prostředek Tecnolubeseal POLYMER 400/2, který máme v nabídce.
POZNÁMKA: Ve všech následujících tabulkách jsou znázorněny výstupní hodnoty z převodovek při použití 4-pólového elektromotoru (1400 ot / min). V případě použití 2-pólového nebo 6-pólového elektromotoru je nutné přepočítat, nebo kontaktovat naše obchodně-technické oddělení.

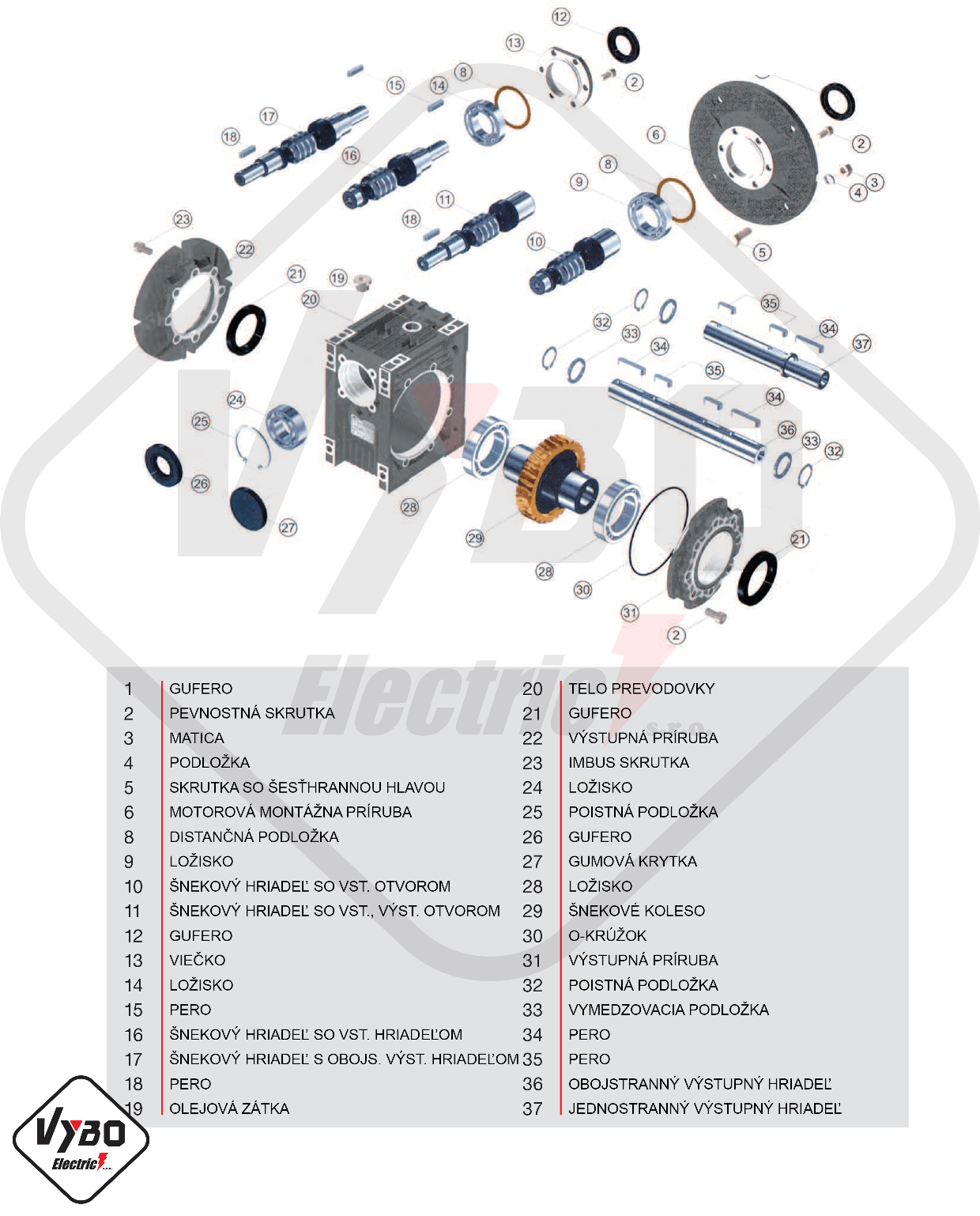

Rozpadový výkres a seznam náhradných dílů PMRV150

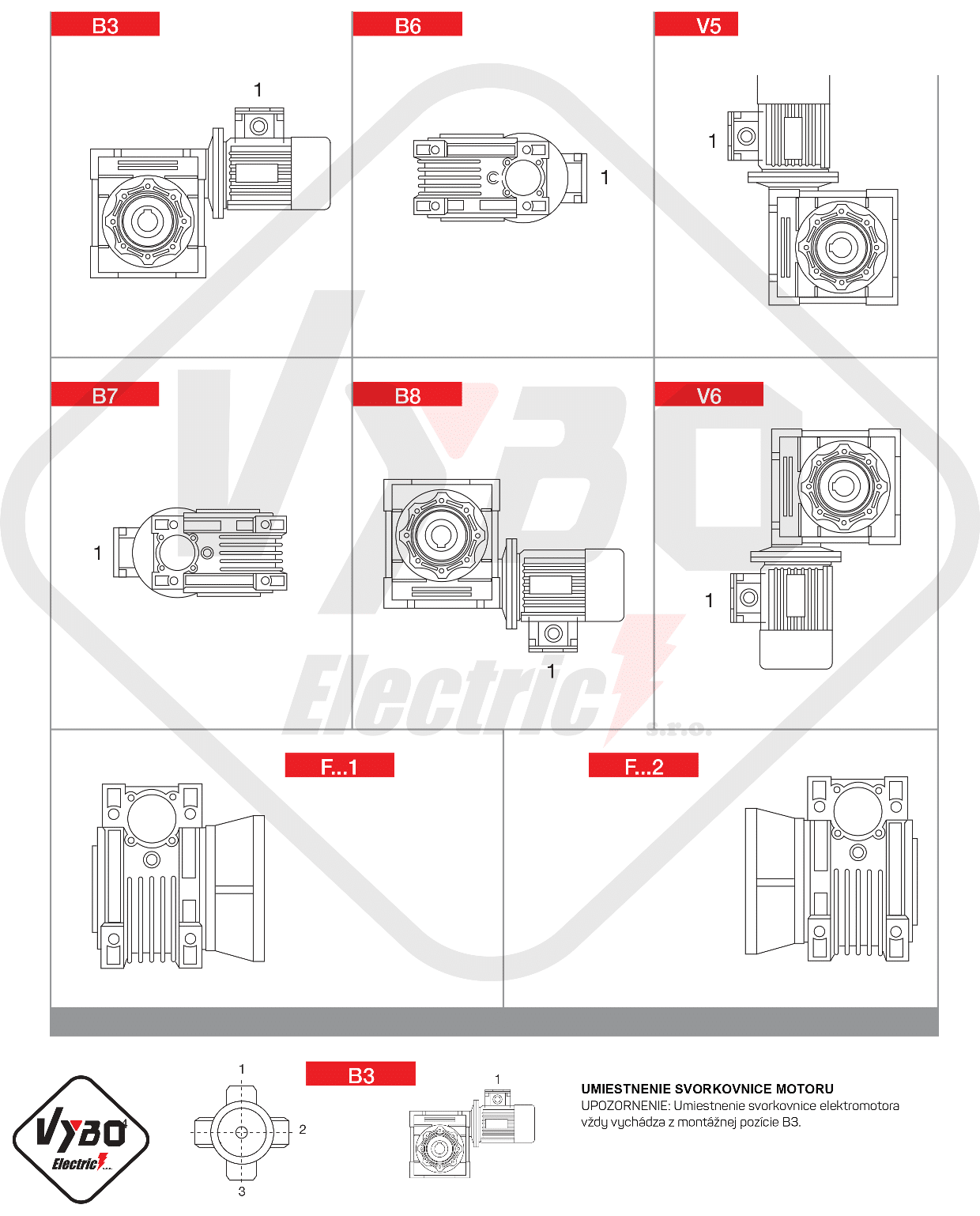

Montážní pozice převodovky PMRV150

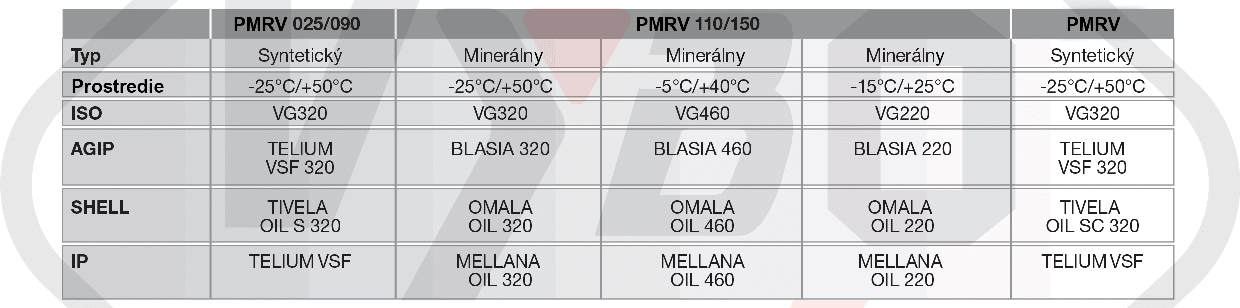

Čtyřhranné převodovky PMRV jsou určeny pro všestrannou montáž. Výrobu komponentů, kterou zajišťují numericky řízené stroje, garantují maximální preciznost při dodržování striktních tolerančních hodnot. Finální produkt se proto pyšní svou vysokou dlouhodobou spolehlivostí. Těla převodovek velikostí 025 až do 090 jsou vyrobeny ze slitiny hliníku a těla velikosti 110 až 150 jsou vyráběny z litiny. Každá z těchto převodovek je opatřena hliníkovým nátěrem RAL 9022 z důvodu ochránění dílů proti stárnutí a rovněž, i aby se lépe překryly možné drobné nerovnosti, které mohou být v hliníkové slitině přítomny. Převodovky jsou dodávány minimálně s jedním plnicím otvorem, který se používá i jako test možné netěsnosti převodovky. Montážní příruby umožňují kombinování dvou převodovek pro dosažení vysokých převodových poměrů. Čtyři velikosti PMRV předřadných čelních převodů jsou k dispozici pro připojení k převodovce. Jsou také konstruovány z hliníkové slitiny a jsou opatřeny stejným ochranným nátěrem. Všechny dodávané kombinace jsou dodávány s mazací náplní, jejíž charakteristika je specifikována v následující tabulce.
Převodovky velikostí 025 až 090 jsou dodávány kompletně se syntetickou náplní a proto jsou bezúdržbové. Převodovky velikostí 110, 130 a 150 jsou dodávány s náplní minerálního oleje uvedenou pro montážní pozici B3. Zákazník je zodpovědný za uzpůsobení množství oleje dané montážní pozice a dále za nahrazení plnící zátky, kterou je převodovka z přepravních důvodů osazena (zátkou odvzdušňovací). Pokud převodovka nebude odvzdušňovací zátkou osazena, může to způsobit vznik vnitřního přetlaku a tímto může docházet k prosakování oleje přes těsnění převodovky. Pro velikosti 110, 130 a 150 doporučujeme, aby byla provedena výměna olejové náplně převodovky po uplynutí prvních cca 300 provozních hodin.

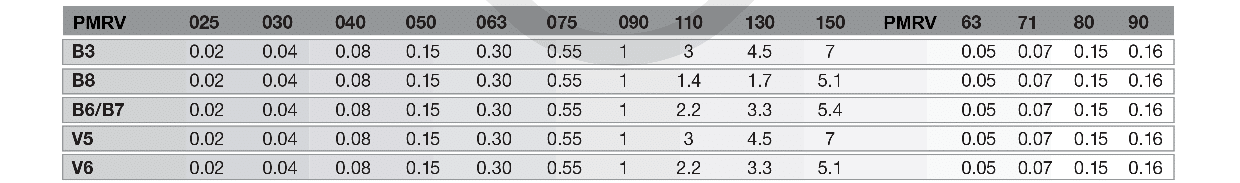

Množství olejové náplně – šneková převodovka PMRV150
| Hmotnost | 89 kg |
|---|---|
| Převodový poměr | 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
| Typ vlastní příruby | 100B5, 112B5, 132B5, 160B5 |
| Vstupní hřídel (mm) | 28, 38, 42 |
| Výstupní dutý hřídel (mm) | 50 |
